交叉圓柱滾子軸承的結構設計特點是什么

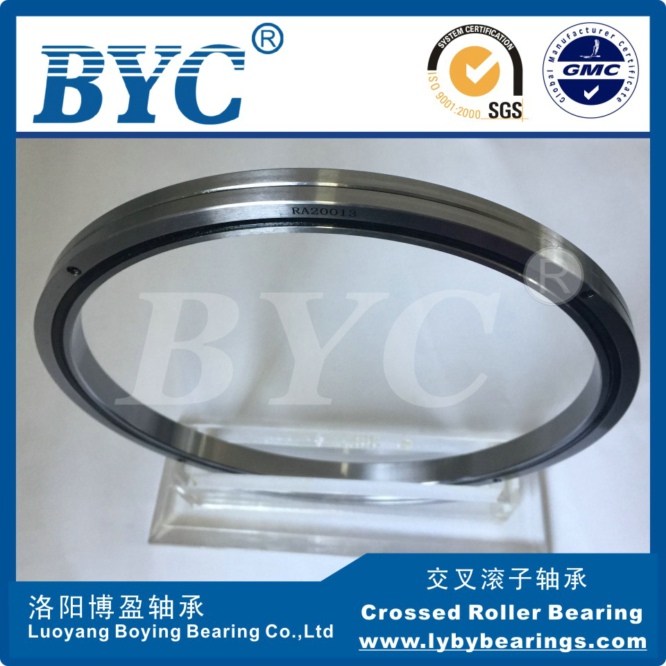

　　交叉圓柱滾子軸承的結構分為內圈整體、外團分體:內圈分體、外圈整體和內圈外圈均為整體的三種基本形式，滾動體為圓柱滾子，互成90度垂直排列在V型滾道之中，滾子與滾子之間合作隔離塊分開。

　　這種結構使得單個軸承就可以承受軸向載荷、徑向載荷和傾覆力矩等各個方向的載荷。同時，由于外形尺寸被小型化，并且軸承又具有很高的剛性和很高的旋轉精度，所以適用于工業用機器人的關節部或旋轉部位、加工中心機的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療機器人、測量僅等場合應用。

　　然而，交叉滾子軸承軸承的實際壽命與軸承的選型、材料、結構、加工質量、軸承周邊結構設計及運行環境和安裝使用維護有關。其疲勞失效不是交叉滾子軸承失效的主要形式，因為交叉滾子軸承具有很高的回轉精度，所以通常是因滾動體、滾道、保持器的磨損而喪失其精度(產生軸向與徑向間隙)，或其它非正常使用損壞的，此時軸承可能還未出現疲勞破壞，所以計算基本額定壽命只作為交叉滾子軸承使用壽命的一個參考依據。

　　基本額定壽命是指一批軸承在相同條件下分別運轉時，其中90%不因滾動疲勞產生表面剝落所能達到的總轉數。當軸承受到徑向、軸向和傾覆力矩的復合負荷作用時，滾動體與滾道因承受負荷而產生水久變形量，若假想負荷也能使該軸承發生相等的水久變形量，則此假想的負荷即為當量靜負荷。
